箱式淋雨实验箱是现代实验室进行标准化、可重复性防水测试的理想选择。 它将复杂的喷淋测试集成于一个整洁、可控的箱体内，极大地提升了测试的便利性和专业性。在选型时，应从“需求-标准-样品-配置-场地" 这条主线出发，选择功能匹配、质量可靠、操作智能的设备，从而确保产品防水性能评估的准确性和性

箱式淋雨实验箱的详细技术解析。这是箱式淋雨试验设备的集成化和高级形态，特指将喷淋系统、样品架、控制系统、供排水系统集成在一个封闭的箱体（通常为不锈钢结构）内的设备，主要用于实验室环境。

核心定义与优势

淋雨试验箱 是一种在封闭的可控箱体内，模拟滴水、淋雨、喷水等多种水侵害环境的综合测试设备。它主要用于评定产品的外壳防水密封性能（IP防护等级） 和耐水可靠性。

与开放式/分体式设备的对比优势：

• 环境整洁：喷水被限制在箱内，实验室地面干燥整洁，无需专门的大面积防水车间。

• 高度集成：将摆管、喷枪、转台、控制、供水、排水、照明、观察窗等集成于一体，操作方便。

• 可控性强：测试条件（时间、角度、压力、流量）可编程，重复性好，易于标准化。

• 节水：水在箱内循环过滤使用，比开放式设备更节水。

• 安全：带电测试样品更安全，水电隔离措施更好。




主要类型与功能

箱体内部集成不同的喷淋系统，以实现不同等级的测试。常见的有以下几种配置：

1. IPX1/X2 滴水试验箱

• 内部结构：顶部安装滴水盘，通过水泵将水输送到滴水盘，模拟垂直滴水或倾斜15°滴水。

• 控制参数：滴水量（1-5 mm/min可调）、滴水孔径、样品台倾斜功能。

2. IPX3/X4 摆管淋雨试验箱（款式）

• 内部结构：箱体中心有一个可调速的样品转台，顶部或侧边安装一个半圆形/全圆形摆管。摆管在电机驱动下往复摆动，对样品进行扫掠喷水。

• 控制参数：摆管半径、摆角、摆动速度、水流量、测试时间、转台转速。

3. IPX5/X6 喷枪/强喷水试验箱

• 内部结构：箱体坚固，有高强度观察窗。内部有重型样品转台，并安装一把或多把符合标准的高压喷枪。配备大功率水泵和高强度水循环系统。

• 控制参数：水压（可达100-800kPa）、水流量（精确控制12.5或100 L/min）、喷射距离（通过喷枪固定架调节）、测试时间、转台转速。

4. 多综合淋雨试验箱（主流趋势）

• 集成设计：一个箱体内可集成IPX1/2滴水盘、IPX3/4摆管、IPX5/6喷枪等多种功能。用户通过触摸屏选择测试程序，设备自动切换相应的喷淋机构和参数。

• 优点：一机多用，节省空间和成本，覆盖绝大多数IP防水测试需求。




通用技术参数规格

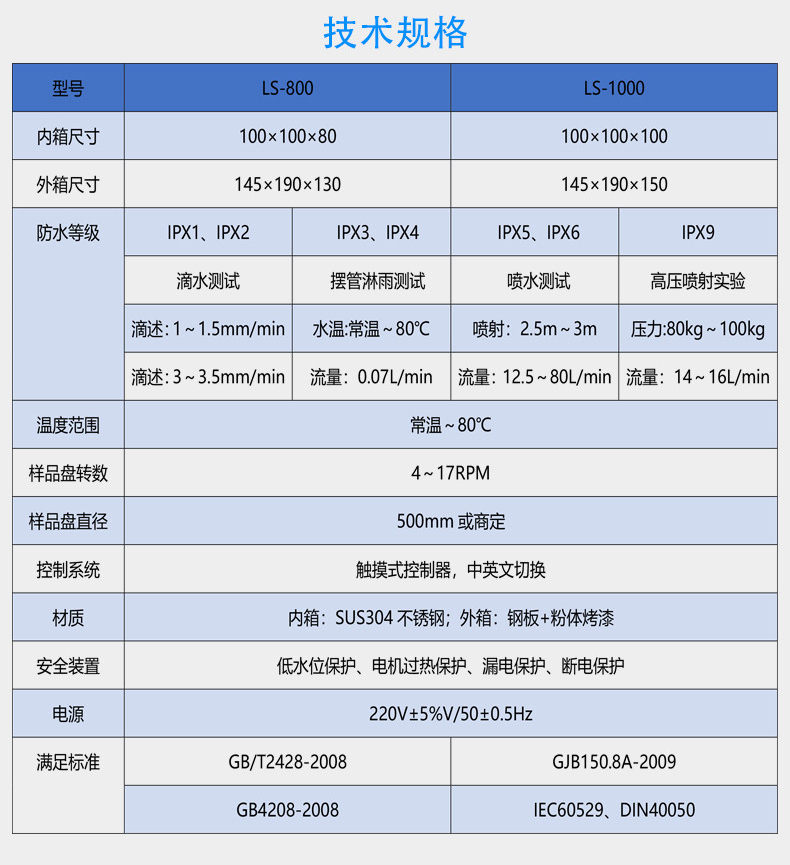

以一台多功能IPX1-6淋雨试验箱为例，其典型参数如下：

满足的主要测试标准

• 国际通用标准：

• IEC 60529 / GB 4208 / ISO 20653 《外壳防护等级（IP代码）》

• DIN 40050-9 道路车辆防护等级

• 行业标准：

• 汽车电子、户外灯具、家用电器、低压电器、通信设备等相关产品的防水测试标准。

选型与应用建议

1. 明确测试需求：




• 核心：确定需要做哪些IP等级测试（是仅做IPX3/4，还是要覆盖IPX5/6，甚至IPX9K？）。

• 样品：测量样品尺寸、重量和测试时的摆放方式。

• 标准：确认具体遵循的标准号。




2. 关注核心配置：

• 摆管/喷嘴：必须是标准尺寸和规格，这是测试有效性的基础。

• 水泵：是IPX5/6测试的“心脏"，品牌和稳定性至关重要。

• 流量与压力控制：系统能否在喷枪开启/关闭时，快速稳定流量和压力。

• 箱体与密封：内胆必须是优质不锈钢，密封性要好，长期使用不生锈、不漏水。

• 关键执行部件：

• 控制系统：应操作直观，能方便地设置和存储不同IP等级的标准测试程序。




3. 场地与安装条件：




• 地面承重与排水：设备满载时重量大，地面需承重。必须有通畅的大口径排水地漏。

• 水源：需提供纯净水或去离子水接口，并建议配置软水器，防止水垢堵塞喷嘴。

• 电源：大功率设备（尤其带IPX5/6功能）通常需要三相380V电源。

• 空间：设备周围需预留至少0.5-1米的维护空间。




4. 售后服务：




• 喷嘴、密封圈等为易损件，需了解供应商的备件供应和技术支持能力。




箱式淋雨实验箱是现代实验室进行标准化、可重复性防水测试的理想选择。 它将复杂的喷淋测试集成于一个整洁、可控的箱体内，极大地提升了测试的便利性和专业性。在选型时，应从“需求-标准-样品-配置-场地" 这条主线出发，选择功能匹配、质量可靠、操作智能的设备，从而确保产品防水性能评估的准确性和性。对于有长期、多品类测试需求的企业，一台功能全面的IPX1-6综合淋雨试验箱通常是的投资。
